5 и 6 июля 2023 г. COPTER.BY провёл практическую презентацию под Оршей

5 и 6 июля 2023 г. Центр промышленных беспилотных решений «Коптер Бай» (COPTER.BY)
развернул передвижную базу и провёл практическую презентацию под Оршей для
ведущих специалистов филиала «Инженерно-технический
центр ОАО «Газпром трансгаз Беларусь».
image (35).png

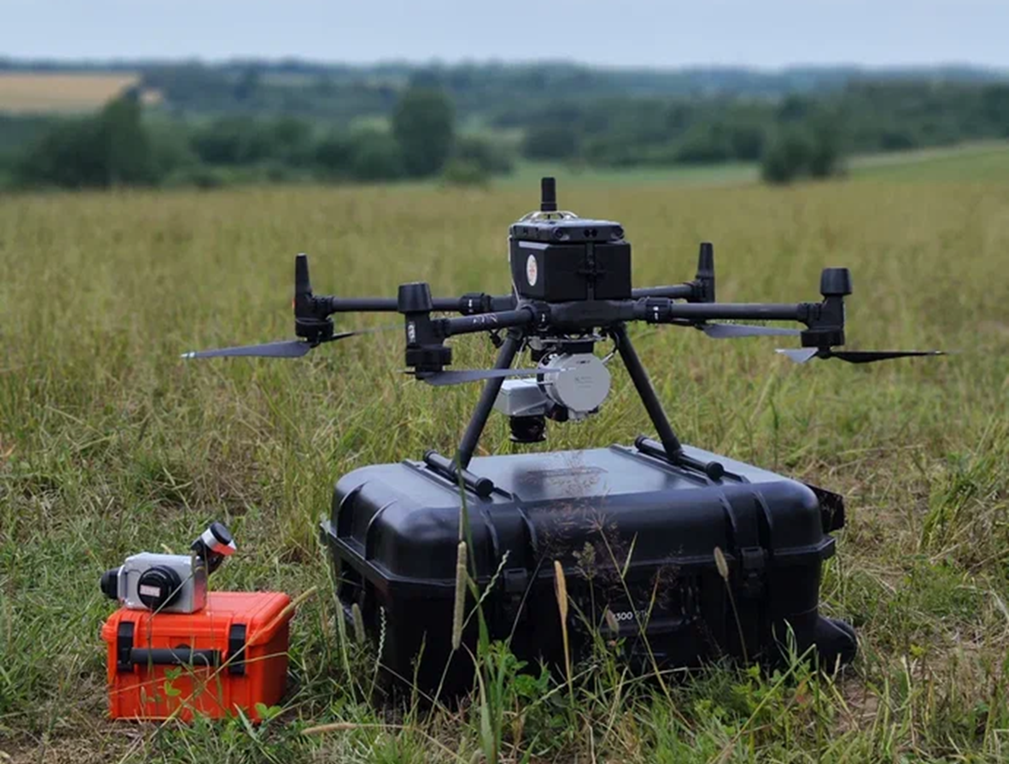

Совместно с коллегами из компаний TOPODRONE (г.Москва) и Кредо-Диалог (г.Москва) были презентованы новейшие системы
фотограмметрии и воздушного лазерного сканирования, а также программные
продукты для обработки полученных данных. По результатам сравнительной наземной
съёмки, аэрофотосъёмки и воздушного лазерного сканирования, прямо на месте были

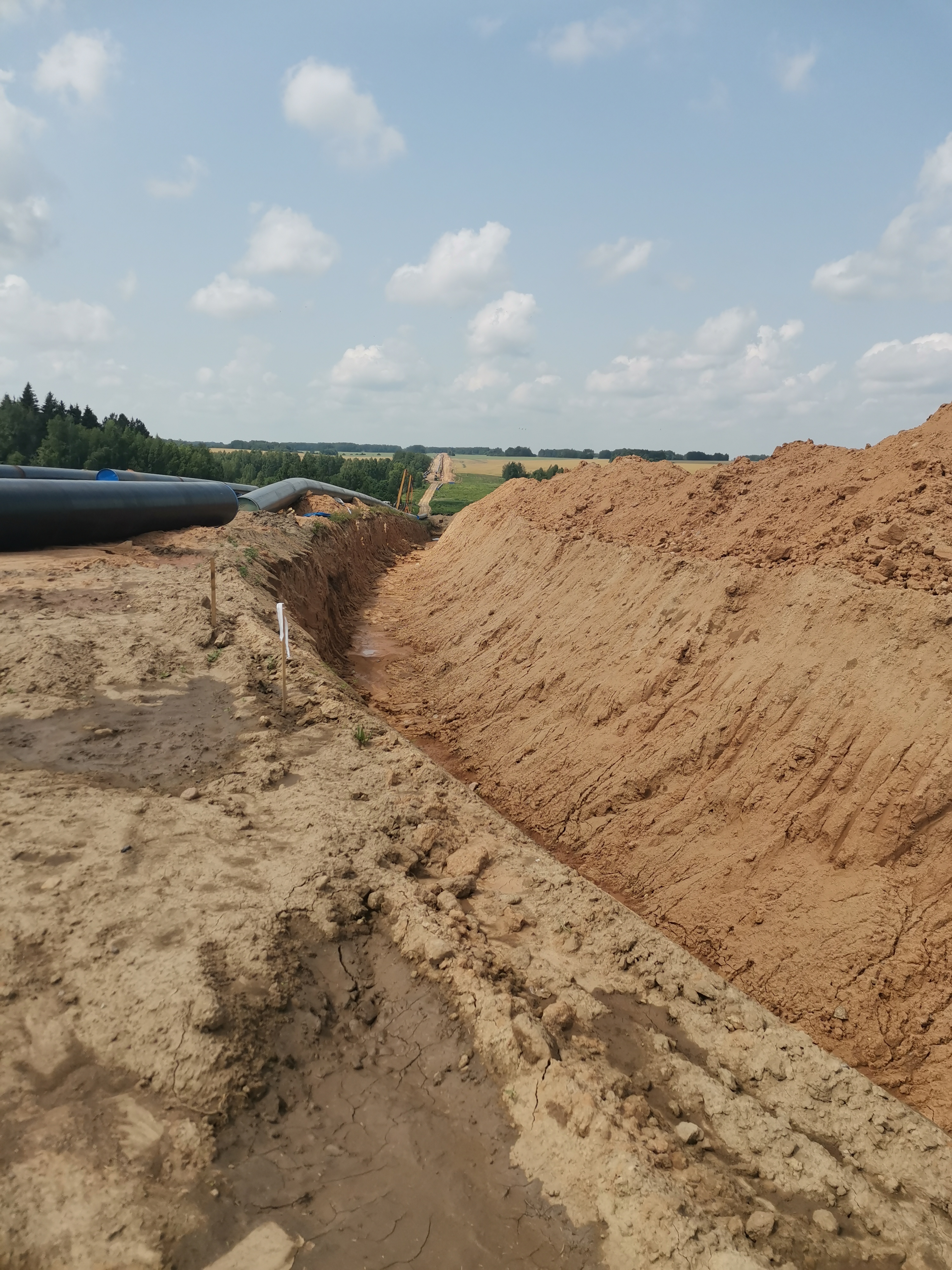

получены детализированные ортофотопланы и 3D модели участка строящегося газопровода. Это позволило с большой
точностью измерить объёмы земляных работ, профили траншей и другие необходимые
параметры и сравнить с имеющимися данными, полученными традиционным методом.
image (30).png

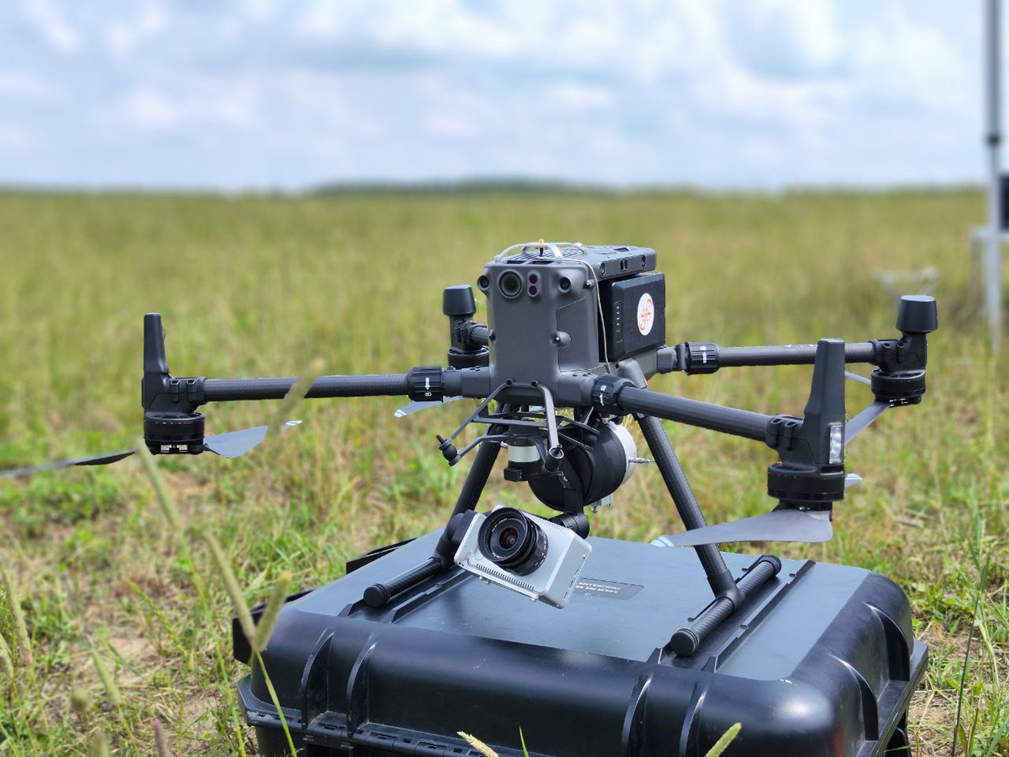

Выполнено воздушное лазерное сканирование и профессиональная
аэрофотосъемка с использованием новейшей модели лазерного сканера TOPODRONE
200+ и камеры TOPODRONE P61. В качестве платформы использовали промышленный
квадрокоптер DJI Matrice 300 RTK, а полезная нагрузка применялась на борту
одновременно, что значительно сократило время на выполнение съемки, а также
позволило построить плотное облако точек поверхности и сразу раскрасить его с
помощью данных с камеры.
image (31).png

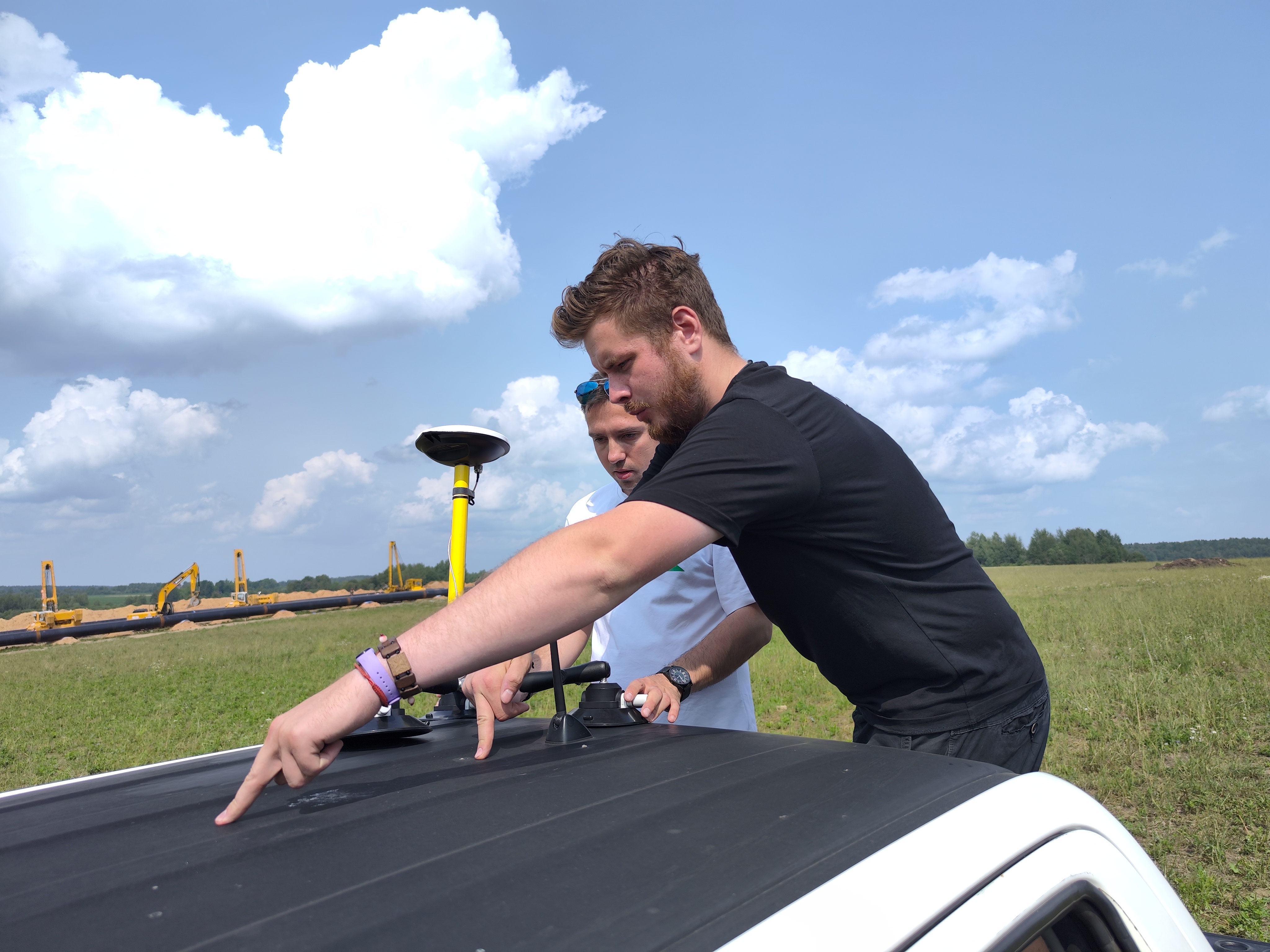

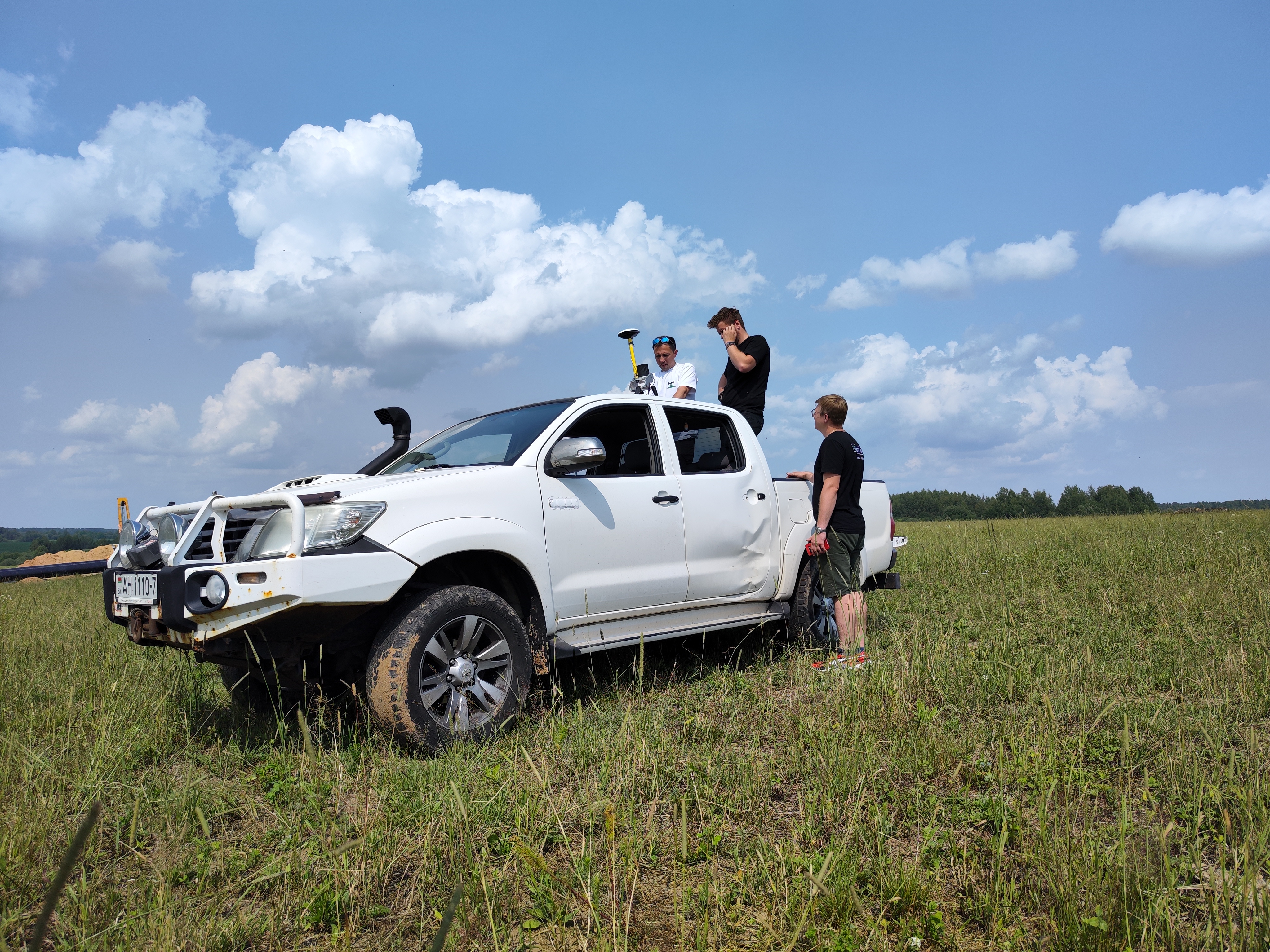

В следующей части демонстрации выполнили мобильное лазерное сканирование
на автомобиле с помощью лазерного сканера TOPODRONE 200+ и мобильного комплекта
для установки на машину. Вся полевая часть заняла не более 30 минут,
пост-обработка данных – не более 1 часа.

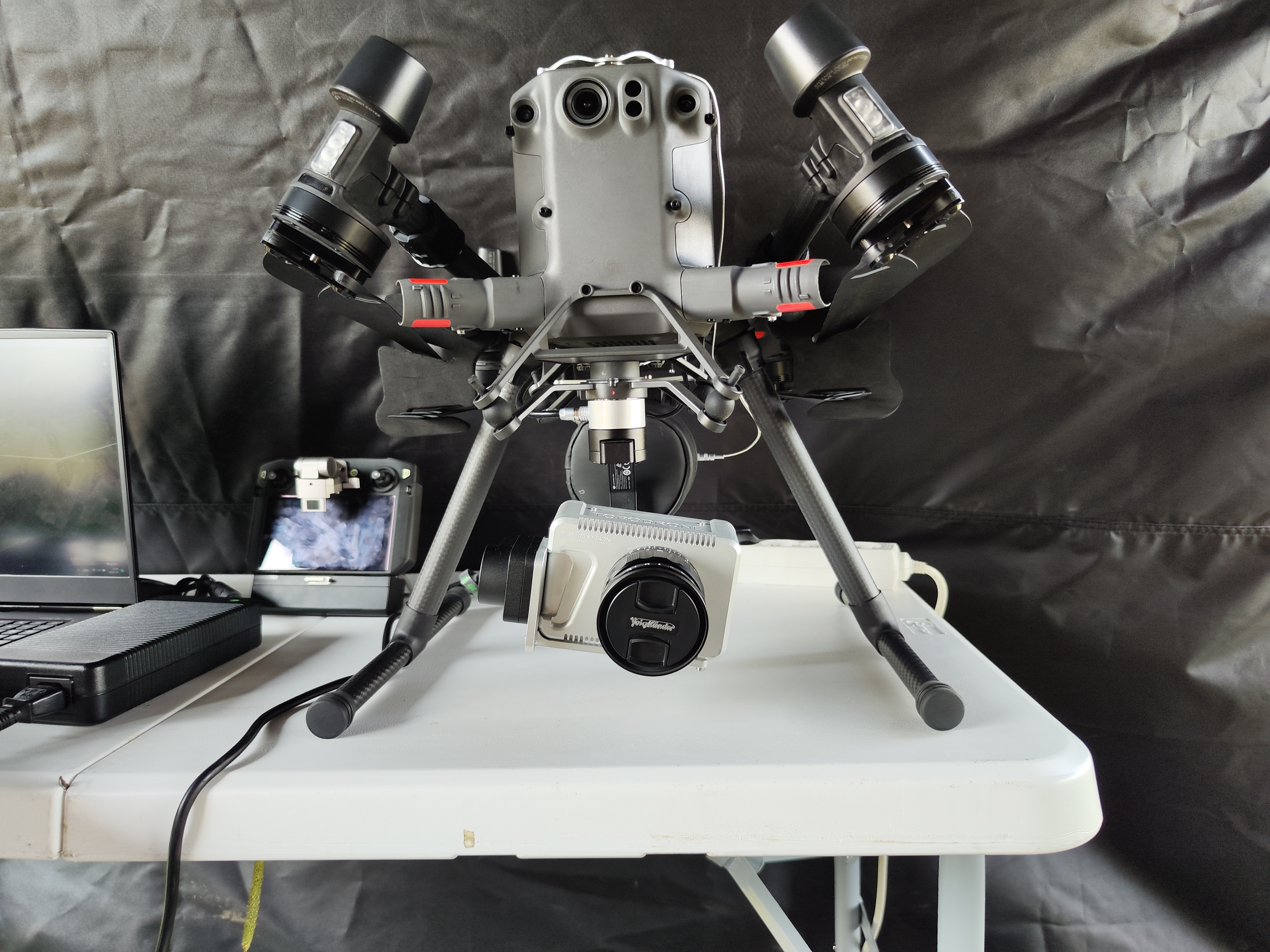

Также продемонстрировали работу мультиспектральной камеры, в которую
превращается камера TOPODRONE P61 после установки мультиспектрального объектива
AGROWING Quad, выполнили фотограмметрическую съемку DJI Mavic 3 Enterprise с
постобработкой данных в модуле RTK Post Processing программного обеспечения
TOPODRONE Post Processing и обработали ранее полученные данные в Кредо 3D Скан,
показали функцию измерения объемов по облакам точек.

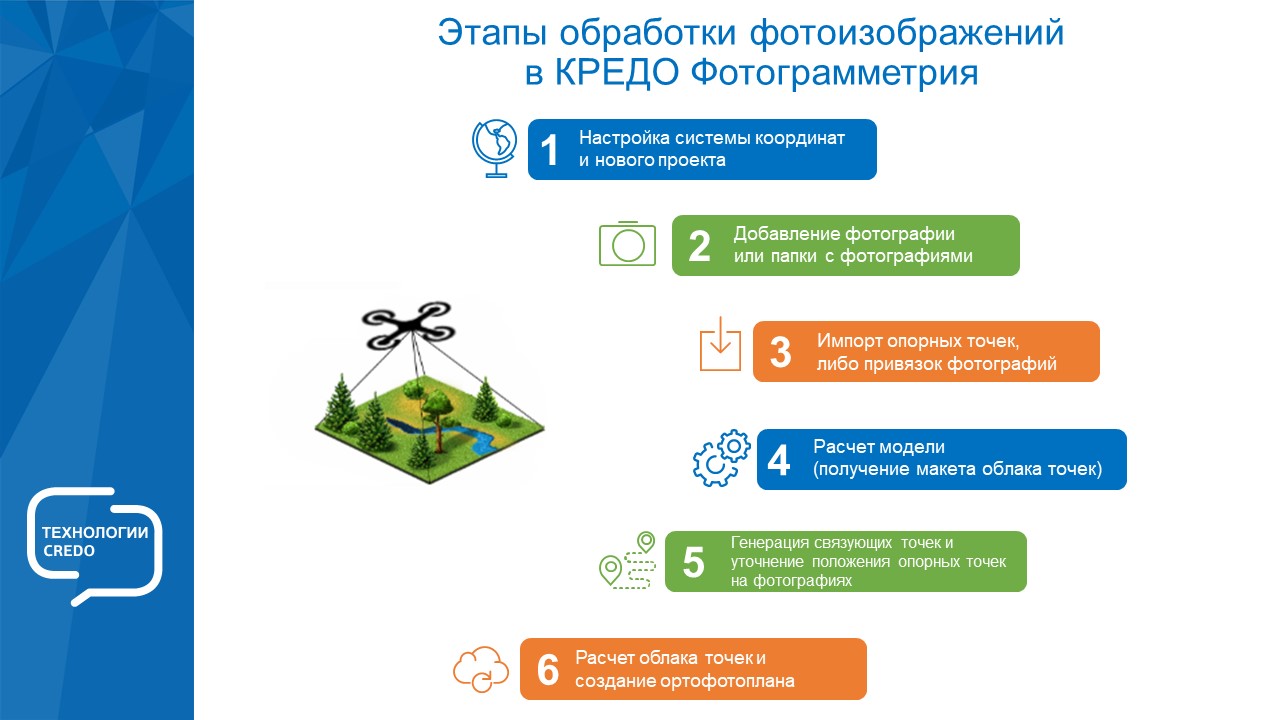

Этапы обработки фотоизображений и получения ортофотоплана.jpg

В частности, в полевых условия были показаны возможности программ КРЕДО.

Показана программа КРЕДО Транскор, расчет параметров между Системами координат с возможностью подготовки отчетов. В настоящее время выполняется калибровка спутниковым оборудованием между СК WGS и СК 1963 года.

В КРЕДО ГНСС, показана постобработка спутниковых наблюдений кинематики с БПЛА и Статики.

В программе КРЕДО 3D СКАН выполнена обработка облаков точек с выделением рельефа, выделением рабочей площадки, прореживанием облака точек, перевода точек в модель и построения поверхности. У «сырых» облаков точек, со сканера, были вопросы в шумности и неувязки галсов между пролетами.

Дополнительно в программе КРЕДО Генплан, показаны построение поверхности по данным из КРЕДО 3D СКАН, подсчет объемов и составление картограммы.

Был проведён подсчет объемов траншеи для уточнения методики, оборудование и программное обеспечение в которых работает штатный геодезист заинтересованной стороны. Съемка выполняется спутниковым оборудованием верха и низа траншеи через каждые 12 метров на прямолинейных участках в режиме RTK от сети ПДП ССТП РБ. Оборудование Sokkia  Hiper. Подсчет объемов в Civil.

image (32).png

image (33).png

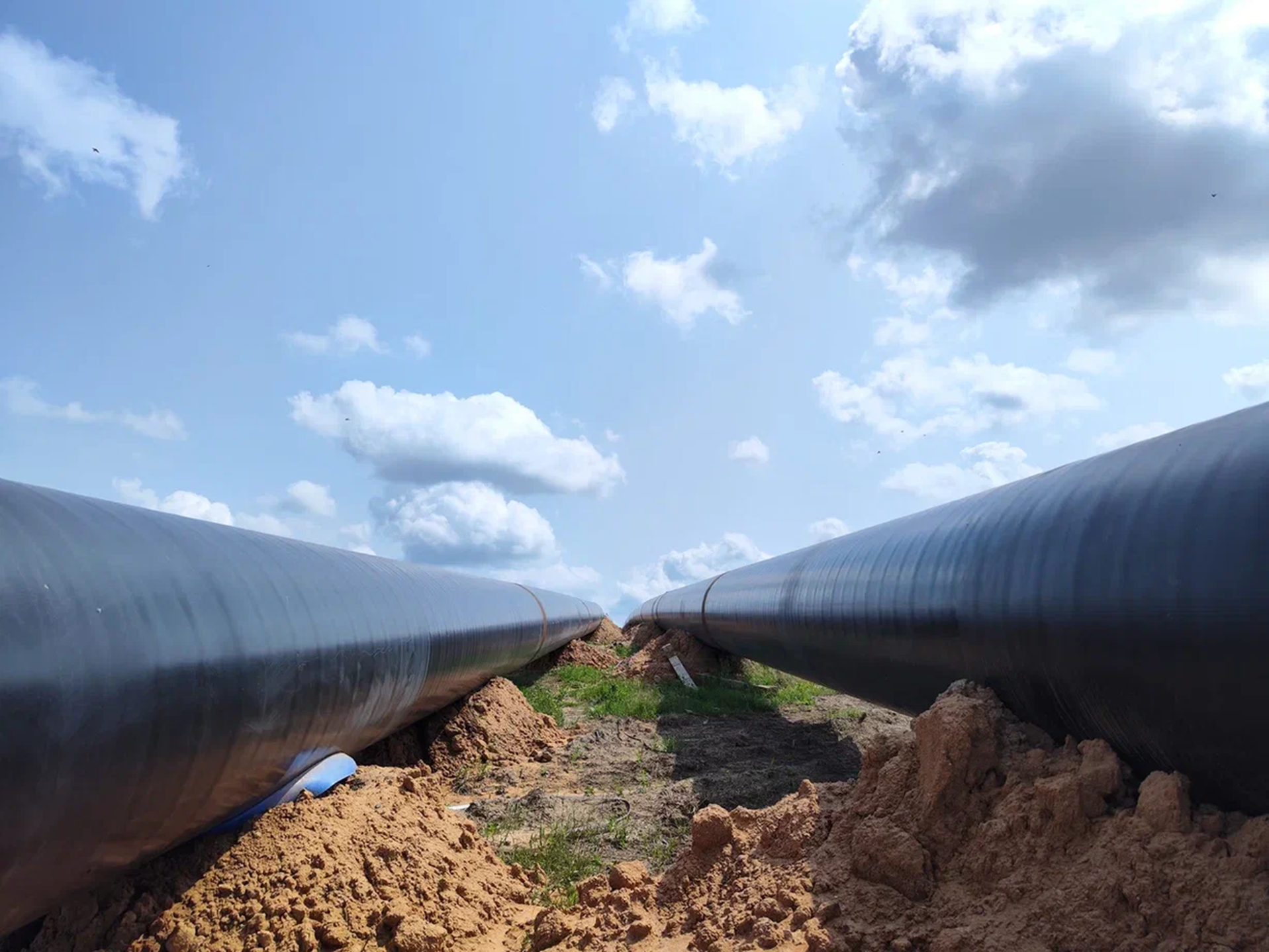

Во второй половине дня, для специалистов Газпром Трансгаз выполнен подсчет объемов по облаку точек используя 2 разные методики получения данных для построения поверхности и выполнено сравнение с данные полевых инструментальных съемок.

image (34).png



Уже при первом приближении специалисты Инженерно-технического центра ОАО «Газпром трансгаз Беларусь» отметили высокий потенциал представленных решений, как в технологическом ключе, так и в плане экономического эффекта. Наша команда благодарит всех сотрудников филиала «Инженерно-технический центр ОАО «Газпром трансгаз Беларусь», а также наших партнёров – команду TOPODRONE и СП ООО «Кредо-Диалог» за высокий профессионализм и возможность изучить опыт и поделиться своими наработками.
