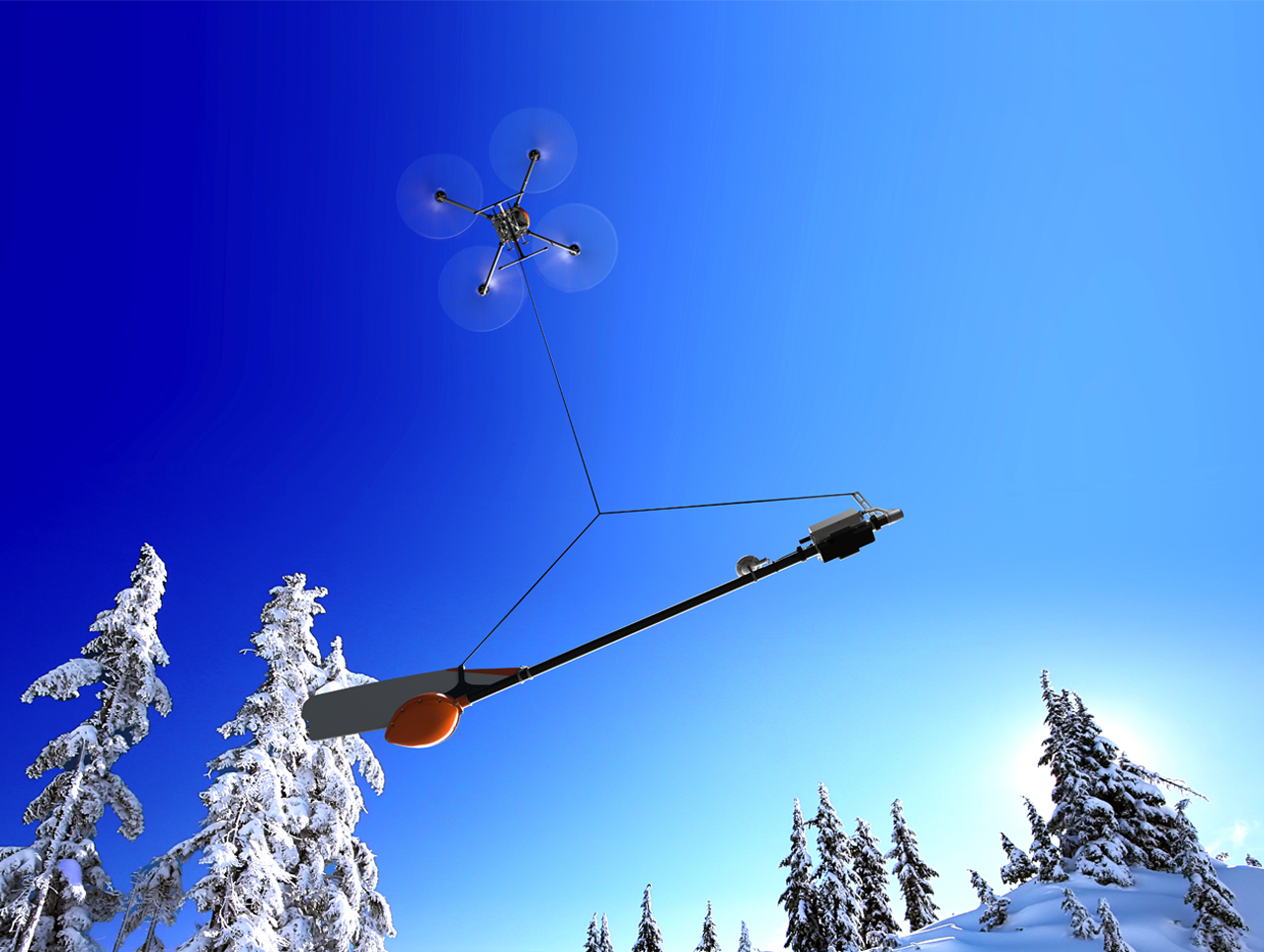

Первый в РБ комплекс для аэромагнитной съёмки Геоскан 401 Геофизика


Геоскан 401 Геофизика.jpg

Аэромагнитный комплекс, созданный на базе беспилотного летательного аппарата и квантового магнитометра с рубидиевым магниточувствительным датчиком, сочетает в себе маневренность беспилотного летательного аппарата с высокой чувствительностью магнитометрического оборудования.

Система позволяет выполнять высокоточные аэромагнитные съемки на предельно малой высоте как в равнинной местности, так и в сложных ландшафтных условиях с детальным огибанием рельефа.

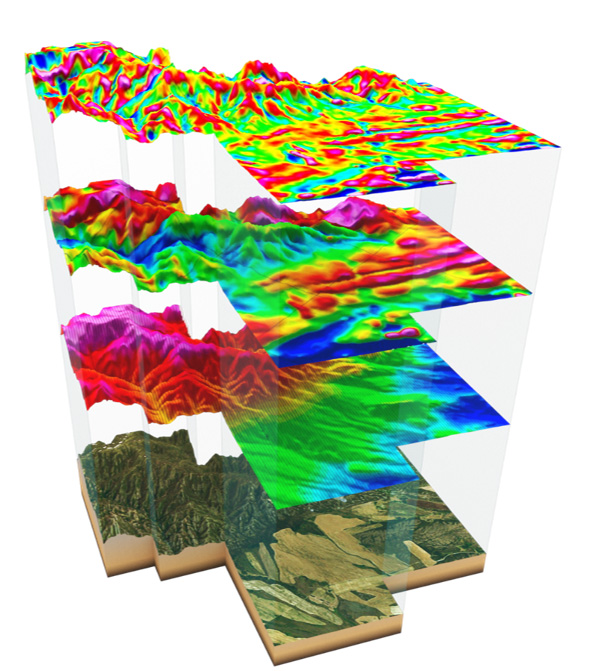

С применением комплекса появляется возможность объемного изучения магнитного поля за счет повысотных съемок и отработки вертикального профиля. Это позволяет применять новые методы анализа и интерпретации данных магнитометрии, которые повышают уровень достоверности объемных геомагнитных моделей.

Наибольший эффект от применения технологии ожидается при изучении площадей средних размеров (десятки, первые сотни кв. км), когда пилотируемая авиация нерентабельна, а наземные измерения требуют больших трудозатрат или вовсе невозможны из-за сложности рельефа.

Максимальная горизонтальная скорость квадрокоптера 50 км/ч (14 м/с), аэромагнитная съемка проводится на скорости 36 км/час (10 м/сек). Минимальная относительная безопасная высота полета – 25 м, максимальная – 500 м. Продолжительность одного вылета (от взлета до посадки) определяется емкостью аккумулятора БПЛА и массой полезной нагрузки, и достигает 60 минут. За это время может быть выполнено 22 пог. км аэромагнитной съемки (с учетом подлетов и разворотов).

Отклонение фактических линий полета от заданных не превышает 0,6 м. За один съемочный день, периодически заменяя батарею, возможно выполнить 12-16 вылетов и отработать 160-220 км съемочных маршрутов.

Появилась возможность получать данные магнитного поля со скоростью аэросъемки и точностью наземной разведки. Благодаря усовершенствованной системе управления полетов, появилась возможность совершать полеты на разной высоте, с разной скоростью, с генеральным и детальным обтеканием рельефа. Также съемка нашла свое применение в решении археологических задач, поисках техногенных объектов, решение задач в региональной структурной геологии и инженерно-геологических изысканиях.



Характеристики магнитометра
Чувствительность1 пТл/√Гц
Диапазон измерения20000 нТл – 100000 нТл
Общая девиационная ошибка< 0,3 нТл
Частота измерений1000 Гц
Полоса пропускания петли обратной связи30 Гц
Диапазон допустимых углов датчика± 45°
Диапазон рабочих температурот – 20 до + 40 °С
